  在医学科研中需要做很多统计图,但是很多科研者对作图软件了解不多或者不太会用作图软件。所以小编今天来给大家说说Graphpad prism5。

  一、折线图制作

图表数据

Graphpad prism5 用户指南中文版.png

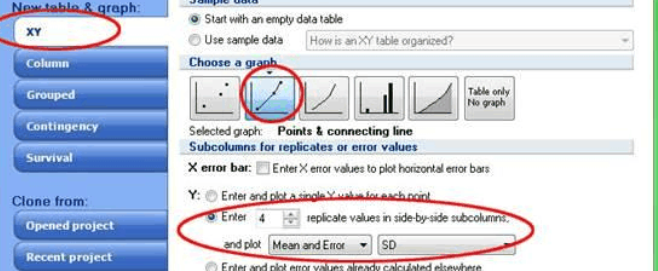

  打开Graphpad prism 5软件,选择XY图(XY graphs),折线图图标,因为是原始数据,需要软件帮你计算均值和误差,因此你要告诉软件你的Y值的样本数是多少,这边的样本数是4,因此我们把样本数设为4:

Graphpad prism5 用户指南中文版.png

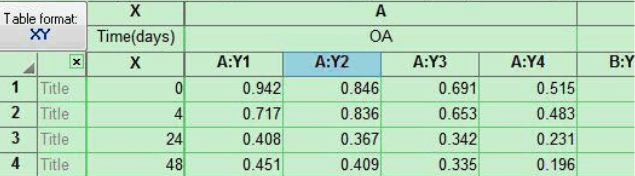

  在Data分栏中将数据粘贴进去

Graphpad prism5 用户指南中文版.png

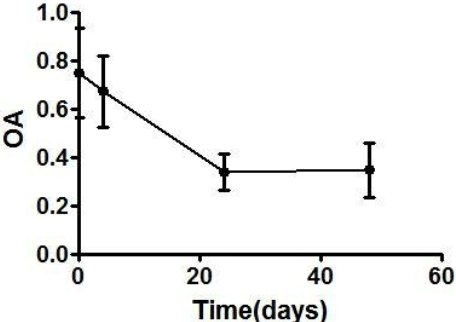

  软件就会自动帮你算出均值和误差值,并做好折线图,把字体和坐标轴方向改成你想要的格式后,如下图一幅漂亮的折线图就做好了。

Graphpad prism5 用户指南中文版.png

  二、柱状图制作

  图表数据

Graphpad prism5 用户指南中文版.png

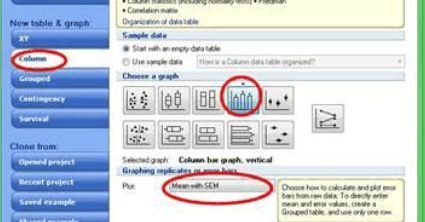

  选择Column graphs栏,因为该栏默认输入的都是原始数据,因此没有输入样本数的地方,只需选择数据处理类型为(Mean&SD):

Graphpad prism5 用户指南中文版.png

  在Data分栏中输入以下数据

Graphpad prism5 用户指南中文版.png

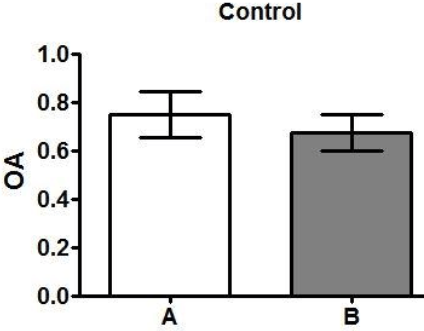

  软件就会自动帮你算出均值和误差值,并做好柱状图

Graphpad prism5 用户指南中文版.png

  三、组合和导出图片

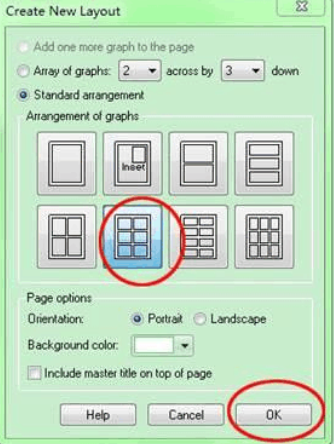

  点击layout栏,出现下图所示界面

Graphpad prism5 用户指南中文版.png

Graphpad prism5 用户指南中文版.png

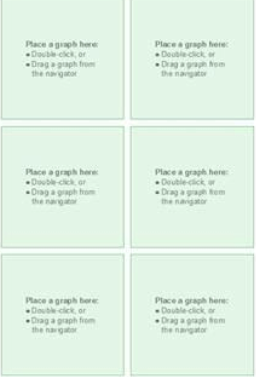

  根据你的图片的数量,选择合适的布局,下图选择的是6张

Graphpad prism5 用户指南中文版.png

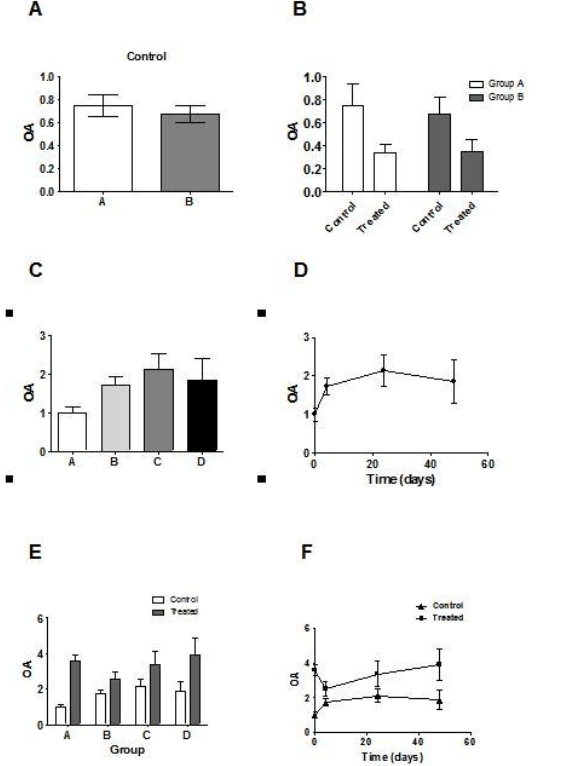

  将做好的图片拖到对应的方格中,用添加文章工具加入图片编号图分成3排排列

Graphpad prism5 用户指南中文版.png

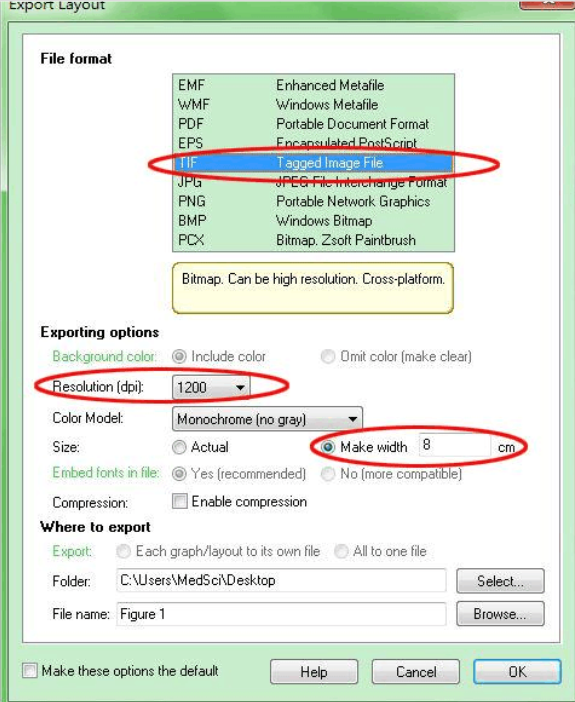

  然后导出图片 点击File目录下的Export,出现下图所示的界面,选择好符合相关SCI杂志要求的格式,分辨率和宽度,点击ok,完成

Graphpad prism5 用户指南中文版.png

  以上的就是关于Graphpad prism5的一些操作内容了,想要了解更多的资料、信息,可持续关注我们,我们将为大家提供有价值、有需求的材料。为大家在制作科研统计图时省去烦恼。
