如何利用ORIGIN绘制简单二维图

一、输入数据

1、一般来说数据按照 X Y 坐标存为两列，假设文件为 sindata.dat,如下格式：

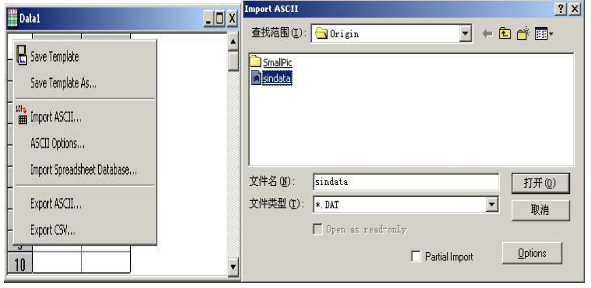

2、输入数据请对准 data1 表格点右键调出如下窗口，然后选择 Inport ASCII 找到sindata.dat 文件打开就行：

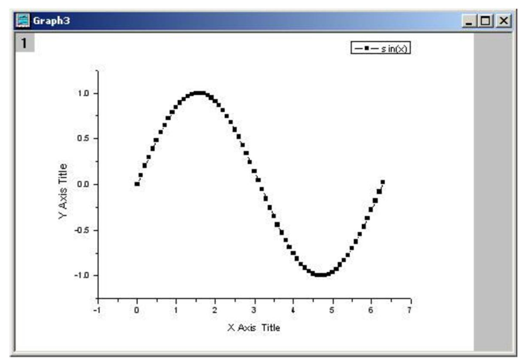

3、绘制简单二维图

按住鼠标左键拖动选定这两列数据,用下图最下面一排按钮就可以绘制简单的图形；

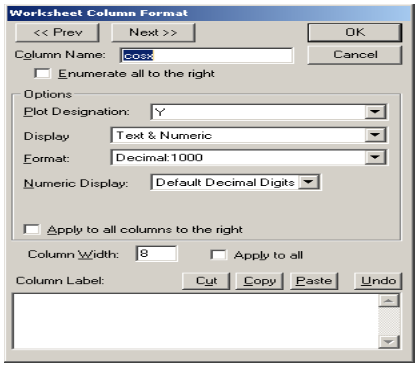

4、设置列属性

双击 A 列或者点右键选则 Properties,这里可以设置一些列的属性：

5、数据浏览

Data Display 动态显示所选数据点或屏幕点的 XY 坐标值

Data Selector 选择一段数据曲线，作出标志 一是鼠标，二是利用 Ctrl,Ctrl+Shift与左右箭头的组合

Data Reader 读取数据曲线上的选定点的 XY 值

Screen Reader 读取绘图窗口内选定点的 XY 值

Enlarger 局部放大曲线

Zoom 缩放

PS：注意利用方向键，以及与 Ctrl 和 Shift 的组合

二、定制数据曲线

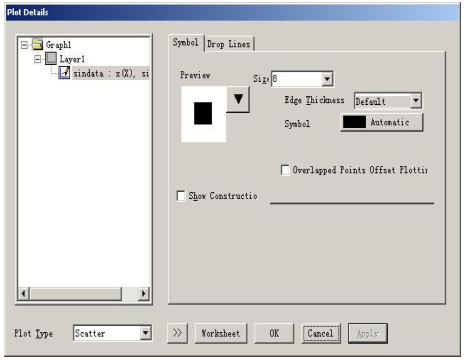

1、用鼠标双击图线调出下面窗口：

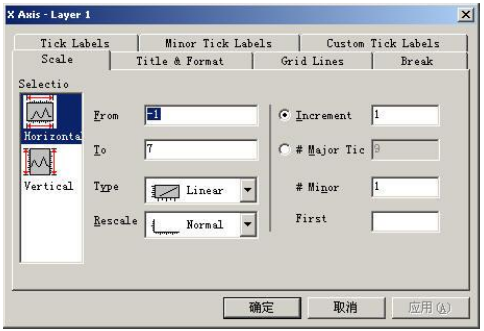

2、定制坐标轴

双击坐标轴得到下图

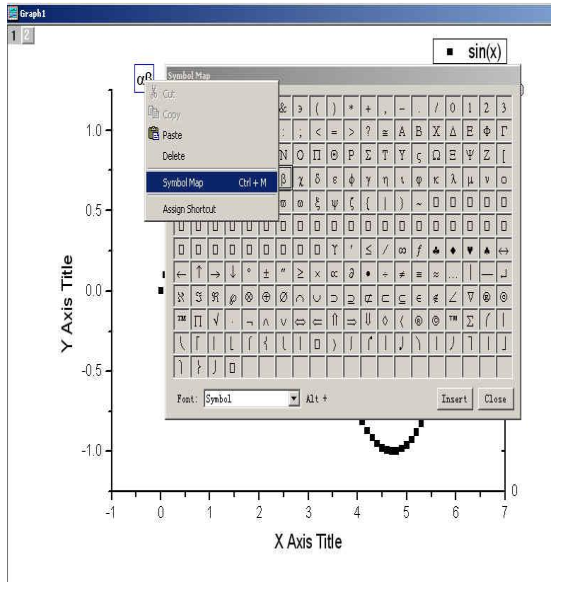

3、添加文本说明

用左侧按钮，如果想移动位置，可以用鼠标拖动，注意利用 Symbol Map可以方便的添加特殊字符。做法:在文本编辑状态下,点右键,然后选择:Symbol Map。

4、利用左侧的菜单

　　利用左侧的菜单可以作出很多特殊要求的图像，比如两点线段图三点线段图等，水平(垂直)阶梯图、样条曲线图、垂线图等下面给出一个演示，具体步骤可以自己多摸索。

   以上就是整理的ORIGIN如何绘制简单二维图的步骤，如果要更详细全面的教程，可以下载附件。
